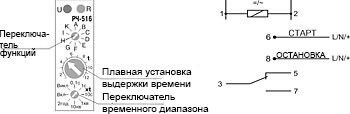

Багатофункціональні Реле часу РЧ-516 уні (PCA-516 UNI)

На 10 функцій.

Дія: Установка перемикача тимчасового діапазону в положення: ВКЛ - призводить до тривалого замикання контактів 3-7 при включеному живленні. ВИКЛ - призводить до тривалого замикання контактів 3-5 при включеному живленні. Подача напруги кнопкою ЗУПИНКА під час виконання функцій A, B, C, D, F - викличе реалізацію робочого режиму спочатку; F, G, H, I - викличе повернення реле в початкове положення і очікування сигналу СТАРТ; K спричинить постійне замикання контактів 3-7 реле при ввімкненому живленні.

Зауваження:
При включеному живленні реле не реагує на зміни часового діапазону і режимів роботи. Зміни часового діапазону і режимів роботи вступають в силу після вимкнення напруги живлення і її повторної подачі або при подачі напруги кнопкою ЗУПИНКА. При включеному живленні в установленому діапазоні можна плавно змінювати витримку часу. Якщо при включеному живленні буде змінена функція F, G, H, I, K і буде подана напруга кнопкою СТАРТ, то пристрій виконає попередньо встановлену функцію і тільки потім переходить на нову.

Функція A – затримка включення. У момент включення живлення контакт вихідного реле залишається в положенні 3-5 і почнеться відлік встановленого часу t, по закінченні якого контакт переключиться в положення 3-7. У такому положенні контакт буде перебувати до вимикання живлення, після чого можлива подальша реалізація робочого режиму.

Функція B – затримка вимкнення. У момент включення живлення контакт вихідного реле переключиться в положення 3-7 і почнеться відлік встановленого часу t, по закінченні якого контакт повернеться в положення 3-5. У такому положенні контакт буде перебувати до вимикання живлення, після чого можлива подальша реалізація робочого режиму.

Функція З – затримка включення циклічна. Режим роботи затримки включення реалізується циклічно з однаковими періодами встановленого робочого часу і часу перерви.

Функція D – затримка вимкнення циклічна. Режим роботи затримки вимкнення реалізується циклічно з однаковими періодами встановленого робочого часу і часу перерви.

Функція E – генерування імпульсу тривалістю 0,5 секунди після закінчення встановленого часу.

Функція F – генерування імпульсу встановленої тривалості t з моменту подачі сигналу СТАРТ. Протягом часу t пристрій не реагує на імпульси СТАРТ.

Функція G – генерування імпульсу встановленої тривалості t з моменту припинення сигналу СТАРТ. Протягом часу t пристрій не реагує на імпульси СТАРТ.

Функція H – затримка вимкнення на встановлений час з можливістю продовження. Подача сигналу СТАРТ викликає замикання контактів 3 і 7 реле, а його припинення викликає початок відліку часу t, протягом якого контакти 3 і 7 замкнені. Припинення сигналу СТАРТ, поданого протягом часу t почне його відлік спочатку.

Функція I – затримка включення і затримка вимкнення на встановлений час з можливістю їх продовження. Якщо тривалість імпульсу СТАРТ менше 45 секунд, то реле його ігнорує, а якщо більше - то по закінченні цього часу реле включається і починається відлік встановленого часу t. Припинення сигналу СТАРТ, поданого протягом часу t почне його відлік спочатку.

Функція K – вимикання реле на встановлений час подачею сигналу СТАРТ. Протягом часу t пристрій не реагує на сигнали СТАРТ.
