Реле управління РЧ-541 (STP-541)

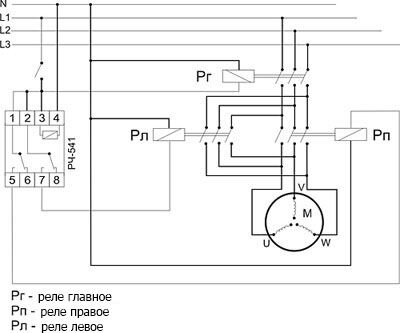

Призначення: реле управління РЧ-541 призначене для управління технологічними процесами в системах промислової автоматики, де виникає необхідність у тимчасовому, циклічному, почерговому включенні приладів з примусовими тимчасовими перервами між циклічними включеннями з можливістю зміни напряму обертання у разі керування двигунами.

Дія: реле управління працює у відповідності з програмою 4-х програмованих тимчасових проміжків і програмованим кількістю циклів. Цикл - це сума 4-х послідовних замикань зовнішніх реле. Після подачі напруги живлення реле автоматично переходить до реалізації програми. Контакти внутрішнього реле будуть замкнуті в позиції 1-5 на час t1. По закінченні часу t1 контакти переключаться в положення 1-6 на час t2. По закінченні часу t2 друга група контактів буде переключена в позицію 2-7 на час t3. По закінченні часу t3 контакти переключаться в положення 2-8 на час t4. По закінченні часу t4 реле почне цикл спочатку, почавши відлік часу t1. Цикл буде повторюватися згідно з запрограмованим кількістю повторень або при нескінченно запрограмованому режимі роботи "в петлі". Пропадання напруги живлення на час більше 1 секунди спричинить за собою зупинку виконання програми. Повторна подача напруги живлення реле розпочне виконання програми спочатку, це стосується і кількості запрограмованих циклів.
