Вузький канал Ширина каналу повинна бути менше, або дорівнює 3-м номінальним діаметром виробу, а висота наповнення, починаючи з верхньої частини, менше половини висоти каналу. Даний розмір каналу є оптимальним, так як більша частина ваги впирається на стінки каналу. Прокладка кабелю в землі в пластикових трубах здійснюється на гладку, однорідну поверхню. Для цього необхідно проводити копання як можна ближче до моменту прокладки кабелю в землі, а наповнення відразу після завершення монтажу.

Широкий канал Широкий канал має значення між трьома і 10-ю номінальними діаметрами вибраного виробу, а ширина наповнення, починаючи з верхньої його частини, менше половини висоти каналу. Необхідність в широкому каналі при прокладці кабелю в землі в пластикових трубах з'являється тоді, коли ґрунт складається з гравію та піску. Для придушення статичних навантажень на стінки труби.



Ширина каналу визначається в залежності від кількості протягиваемого кабелю, ділянки, а також від простору, необхідного для установки муфт і інших деталей. Прокладка кабелю в землі в пластикових трубах вимагає мінімальну відстань між трубопроводами при монтажі більшої кількості труб в одному каналі.

Дно каналу При прокладці кабелю в землі в пластикових трубах, дно каналу виконується з піску для забезпечення плоскою і безперервної основи.



Немає необхідності виконувати дно каналу з бетону або інших подібних матеріалів з-за механічних характеристик труби.

Вузький канал Наповнення каналу є важливим етапом при прокладці кабелю в землі в пластикових трубах, а правильне наповнення дозволяє ідеальне взаємодію між трубою і каналом прокладки. Заповнення шарами каналу наповнювачем, що забезпечує рівномірні навантаження на трубу при переміщенні грунту або на виникнення непередбачених зовнішніх факторів.



Перший шар представлений основою. Матеріалом для виконання основи служить пісок і гравій зернистістю 10-15 мм. Товщина основи повинна складатися приблизно 10 см. При прокладці кабелю в землі в пластикових трубах, важлива правильна трамбування основи з урахуванням подальшого розподілу статичних і динамічних навантажень.

Розподіл зусиль при деформації під зовнішнім навантаженням

Реакції ґрунту – розподіл навантажень для гнучких та жорстких двостінних труб: Взаємодія труба/грунт

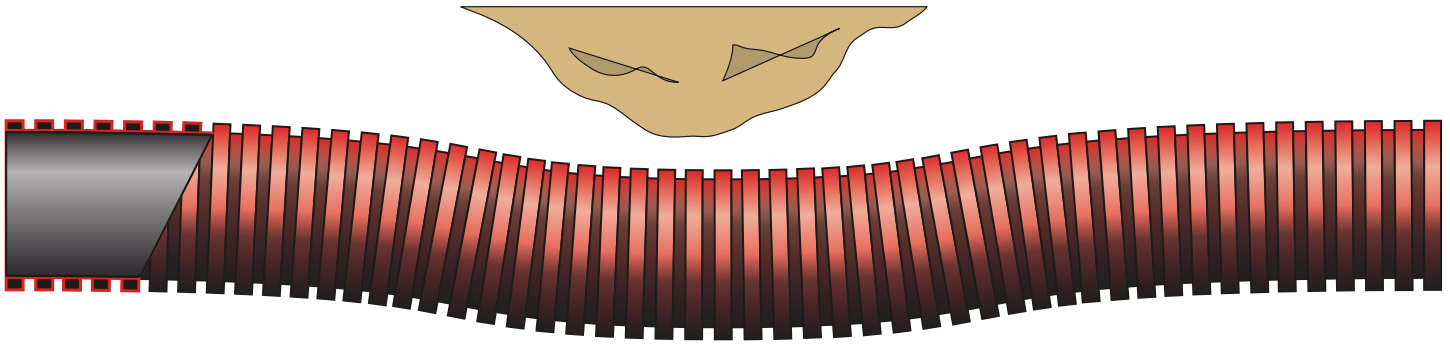

Схематичне представлення деформації гнучких і жорстких труб

Деформація без дефектів у випадку гнучких труб і появи тріщин на жорстких двостінних трубах

Навіщо ж потрібні електромонтажні роботи?

Електромонтажні роботи або ж електромонтаж є комплексним набором робіт з встановлення електроустаткування і приєднання до них електричних кабельних мереж. І що ж такого складного в електромонтажних роботах, чому зробити прокладку кабелю і провести електромонтажні роботи на вашому об'єкті (квартирі, будинку, офісі) не може той же муляр, тесляр, штукатур або ж ви самі? І необхідно викликати досвідченого фахівця електрика для професійного виконання електромонтажних робіт? В принципі виконати електромонтажні роботи і прокладку кабелю може майже будь-яка людина, але без потрібного досвіду і багажу знань цей «чудо електрик» створить вам «диво електропроводку» і добре, якщо вона просто не буде працювати, а може бути все, що завгодно.
Адже недостатньо часом десь щось побачити і навчитися. Електрик повинен мати постійну практику і постійно поповнювати свою базу знань на досвіді. Так як у сфері електромонтажних робіт і прокладання кабелю з'являються нові технології, все змінюється і вдосконалюється.
Адже електромонтажні роботи сильно відрізняються від інших монтажних робіт тим, що від якості проведених робіт електриком залежить не тільки комфорт у вашій квартирі, але і безпека, в першу чергу – ваше життя. Саме тому дуже важливо, що б електрик був професіоналом і мав досвід роботи електриком. І незалежно від того, чи проводите ви повну заміну електропроводки з прокладанням кабелю або просто ремонтуєте електропроводку, залучати для цих робіт потрібно тільки професіоналів.
